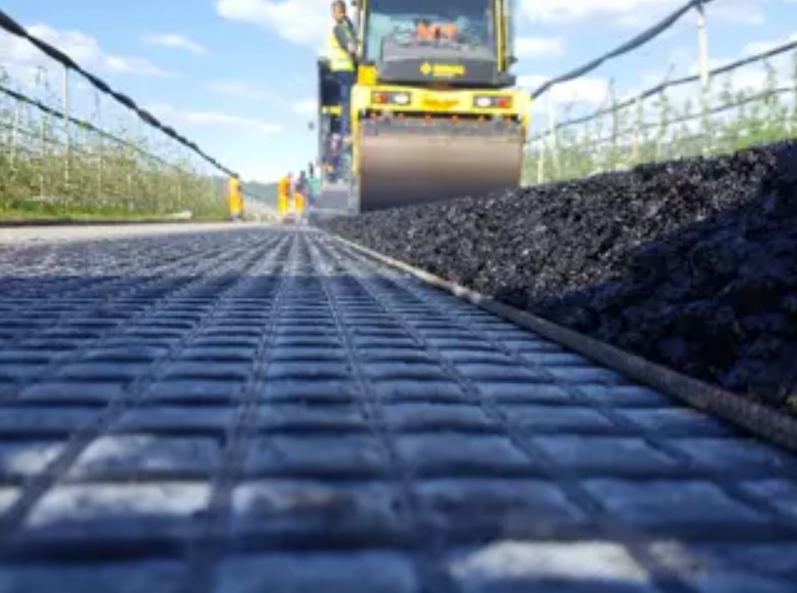

Lưới địa kỹ thuật cốt sợi thủy tinh: Giải pháp gia cố mặt đường ô tô và cao tốc bền vững

Các tuyến đường ô tô, quốc lộ và cao tốc thường phải chịu tải trọng xe lớn, lưu lượng giao thông cao cùng tác động liên tục của nhiệt độ và thời tiết. Theo thời gian, các yếu tố này có thể làm xuất hiện nứt mặt đường, nứt phản xạ, hằn lún vệt bánh xe và nhiều dạng hư hỏng khác.

Đặc biệt, với các dự án cải tạo mặt đường hiện hữu, việc chỉ tăng chiều dày lớp bê tông nhựa không phải lúc nào cũng giải quyết triệt để nguy cơ nứt từ lớp kết cấu bên dưới truyền lên. Nứt phản xạ có thể phát triển từ các khe nứt hoặc vị trí yếu của lớp bên dưới lên lớp asphalt mới, làm giảm độ bền và khả năng khai thác của mặt đường.

Trong trường hợp này, lưới địa kỹ thuật cốt sợi thủy tinh là một trong những giải pháp gia cường được sử dụng để kiểm soát ứng suất kéo, hạn chế sự phát triển của vết nứt và tăng khả năng làm việc của lớp bê tông nhựa.

Tổng quan về lưới địa kỹ thuật cốt sợi thủy tinh trong kết cấu mặt đường

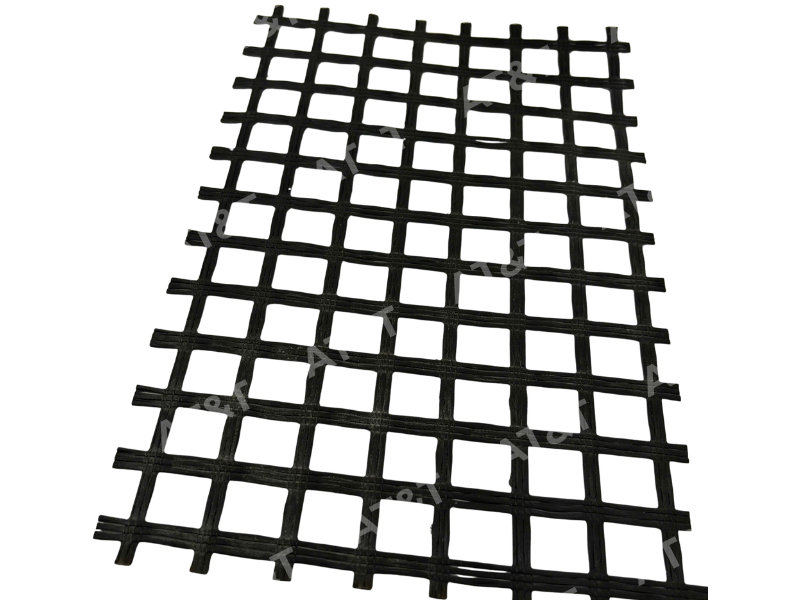

Lưới địa kỹ thuật cốt sợi thủy tinh là gì?

Lưới địa kỹ thuật cốt sợi thủy tinh là vật liệu gia cường dạng lưới, được cấu tạo từ các bó sợi thủy tinh có cường độ chịu kéo cao, được bố trí theo hai phương và liên kết thành hệ lưới. Bề mặt sản phẩm thường được xử lý bằng lớp phủ polymer hoặc vật liệu tương thích với nhựa đường nhằm tăng khả năng liên kết với các lớp bê tông nhựa. Để hiểu rõ hơn về các chủng loại cũng như mức chi phí trên thị trường, bạn có thể tham khảo bài viết Lưới thủy tinh thảm nhựa là gì? Báo giá và ứng dụng trong gia cường mặt đường.

Điểm nổi bật của sợi thủy tinh là độ cứng cao, độ giãn dài thấp và khả năng duy trì tính năng cơ học trong điều kiện thi công bê tông nhựa nóng. Nhờ đó, lưới có thể được bố trí tại vị trí phù hợp trong kết cấu áo đường để tiếp nhận và phân phối một phần ứng suất kéo phát sinh trong lớp asphalt.

Về nguyên lý, lưới không thay thế vai trò của lớp móng hoặc nền đường mà hoạt động như một lớp gia cường trung gian, hỗ trợ kiểm soát biến dạng và sự phát triển của vết nứt. Đối với các vấn đề sụt lún sâu ở tầng kết cấu bên dưới, nhà thầu cần kết hợp giải pháp Lưới địa kỹ thuật gia cố nền đường: Giải pháp tăng cường ổn định và kéo dài tuổi thọ công trình để đạt hiệu quả tổng thể.

Cơ chế hấp thụ ứng suất và chống nứt phản xạ lớp bê tông nhựa

Nứt phản xạ thường xuất hiện khi các khe nứt, mối nối hoặc vùng biến dạng của lớp kết cấu bên dưới tạo ra ứng suất và chuyển vị đủ lớn để truyền lên lớp bê tông nhựa phía trên. Khi xe chạy qua, tải trọng lặp lại tiếp tục thúc đẩy quá trình phát triển vết nứt.

Lưới cốt sợi thủy tinh được bố trí giữa các lớp vật liệu có thể hỗ trợ kiểm soát quá trình này thông qua ba cơ chế chính:

• Phân bố lại ứng suất: Khi kết cấu xuất hiện ứng suất kéo cục bộ, lưới tiếp nhận lực kéo và phân bố lực trên phạm vi rộng hơn, qua đó giảm mức độ tập trung ứng suất tại khu vực dễ nứt.
• Hạn chế sự phát triển của vết nứt: Lưới tạo thành một lớp gia cường có độ cứng cao, giúp làm chậm quá trình mở rộng và truyền vết nứt từ lớp bên dưới lên lớp asphalt phía trên.
• Tăng liên kết giữa các lớp: Khi được thi công đúng vị trí và đảm bảo độ dính bám, hệ lưới kết hợp với bê tông nhựa tạo thành cấu trúc composite, hỗ trợ khả năng truyền tải và ổn định lớp mặt.

Hiệu quả kiểm soát nứt phụ thuộc vào nhiều yếu tố như vị trí đặt lưới, tình trạng lớp nền hiện hữu, loại bê tông nhựa, mức độ dính bám và thiết kế kết cấu tổng thể. Vì vậy, lưới nên được xem là một bộ phận của giải pháp gia cố mặt đường, không phải giải pháp độc lập cho mọi dạng hư hỏng.

So sánh hiệu quả gia cố mặt đường của sợi thủy tinh với vật liệu truyền thống

So với một số vật liệu polymer có độ giãn dài cao, lưới cốt sợi thủy tinh có ưu thế về độ cứng và khả năng làm việc ở mức biến dạng nhỏ. Đây là đặc điểm quan trọng đối với các ứng dụng kiểm soát nứt trong lớp bê tông nhựa.

Một số đặc điểm đáng chú ý gồm:

• Độ cứng cao: Sợi thủy tinh có mô đun đàn hồi cao, giúp lưới có khả năng tham gia chịu lực ngay ở mức biến dạng tương đối nhỏ.
• Độ giãn dài thấp: Đặc tính này phù hợp với mục tiêu kiểm soát sự mở rộng của các vết nứt và biến dạng cục bộ trong lớp asphalt.
• Ổn định trong điều kiện thi công: Lưới chuyên dụng cho gia cố asphalt được thiết kế để tương thích với điều kiện thi công bê tông nhựa nóng. Tuy nhiên, nhiệt độ và phương pháp thi công vẫn cần tuân thủ yêu cầu của nhà sản xuất.
• Khả năng liên kết với bê tông nhựa: Lớp phủ của lưới giúp tăng khả năng tương thích và dính bám với hệ thống nhựa đường, từ đó phát huy hiệu quả gia cường.

Các đặc tính chịu kéo của geogrid có thể được kiểm tra theo ASTM D6637/D6637M, tiêu chuẩn quy định phương pháp xác định quan hệ lực kéo–độ giãn của geogrid và được sử dụng cho mục đích kiểm soát chất lượng, nghiệm thu vật liệu.

Lợi ích vượt trội khi ứng dụng cho đường ô tô và cao tốc

Ngăn chặn nứt mặt đường và hạn chế hằn lún vệt bánh xe dưới tải trọng nặng

Trên các tuyến đường có lưu lượng xe tải lớn, tải trọng lặp lại có thể làm gia tăng biến dạng và ứng suất trong lớp bê tông nhựa. Nếu kết cấu không được thiết kế phù hợp, mặt đường có thể xuất hiện nứt mỏi, hằn lún vệt bánh xe hoặc biến dạng cục bộ.

Lưới cốt sợi thủy tinh giúp tăng khả năng gia cường của lớp asphalt, phân phối ứng suất kéo và hỗ trợ duy trì sự ổn định của kết cấu. Khi được kết hợp với thiết kế cấp phối, chiều dày lớp phủ và nền móng phù hợp, giải pháp có thể góp phần hạn chế sự phát triển của nứt và biến dạng mặt đường.

Tuy nhiên, cần lưu ý rằng lưới không phải giải pháp duy nhất để xử lý hằn lún. Hằn lún còn liên quan đến cấp phối bê tông nhựa, chất lượng nền móng, nhiệt độ, tải trọng và điều kiện thoát nước.

Kéo dài chu kỳ bảo trì và tăng tuổi thọ lớp bê tông nhựa asphalt

Nứt mặt đường tạo điều kiện cho nước xâm nhập vào các lớp kết cấu bên dưới. Khi nước đi qua các khe nứt và làm suy giảm điều kiện làm việc của lớp móng hoặc nền đường, quá trình xuống cấp có thể diễn ra nhanh hơn.

Việc sử dụng lưới cốt sợi thủy tinh để kiểm soát và làm chậm quá trình phát triển của vết nứt giúp duy trì tính toàn vẹn của lớp mặt trong thời gian dài hơn.

Nhờ đó, chủ đầu tư có thể:

• Giảm tần suất sửa chữa cục bộ.
• Hạn chế phát sinh ổ gà và hư hỏng thứ cấp do nước.
• Giảm thời gian phải phân luồng hoặc hạn chế giao thông để bảo trì.
• Duy trì chất lượng khai thác mặt đường ổn định hơn.

Mức độ kéo dài tuổi thọ thực tế cần được xác định dựa trên thiết kế kết cấu, điều kiện nền đường, lưu lượng giao thông và kết quả đánh giá hiện trạng công trình.

Tiết kiệm chi phí đầu tư dài hạn và giảm chiều dày lớp thảm bù

Trong công tác cải tạo mặt đường, một phương án phổ biến để tăng khả năng chịu tải và xử lý hư hỏng là bổ sung lớp bê tông nhựa. Tuy nhiên, nếu chỉ tăng chiều dày mà không kiểm soát nguyên nhân gây nứt từ bên dưới, các vết nứt vẫn có thể tiếp tục phát triển lên lớp phủ mới.

Lưới cốt sợi thủy tinh có thể được sử dụng như một lớp gia cường trung gian nhằm tăng hiệu quả của hệ thống overlay. Tùy điều kiện công trình, giải pháp có thể giúp kỹ sư cân nhắc tối ưu chiều dày lớp phủ thay vì chỉ tăng vật liệu để bù đắp cho nguy cơ nứt.

Tiêu chí	Thảm bê tông nhựa thông thường	Thảm bê tông nhựa kết hợp lưới sợi thủy tinh
Kiểm soát nứt phản xạ	Phụ thuộc chủ yếu vào chiều dày và chất lượng lớp phủ	Có thêm lớp gia cường hỗ trợ kiểm soát nứt
Khả năng phân bố ứng suất	Chủ yếu do bản thân kết cấu asphalt đảm nhiệm	Được hỗ trợ bởi lớp lưới gia cường
Khả năng cải tạo mặt đường cũ	Có thể cần tăng chiều dày lớp phủ	Có thể kết hợp lưới tại vị trí cần gia cường
Chi phí vòng đời	Có thể tăng nếu phải sửa chữa thường xuyên	Có tiềm năng giảm chi phí bảo trì khi thiết kế phù hợp
Hiệu quả	Phụ thuộc lớn vào tình trạng nền và lớp phủ	Phụ thuộc vào thiết kế đồng bộ giữa lưới, asphalt và nền đường

Các giải pháp gia cố mặt đường ô tô và cao tốc phổ biến

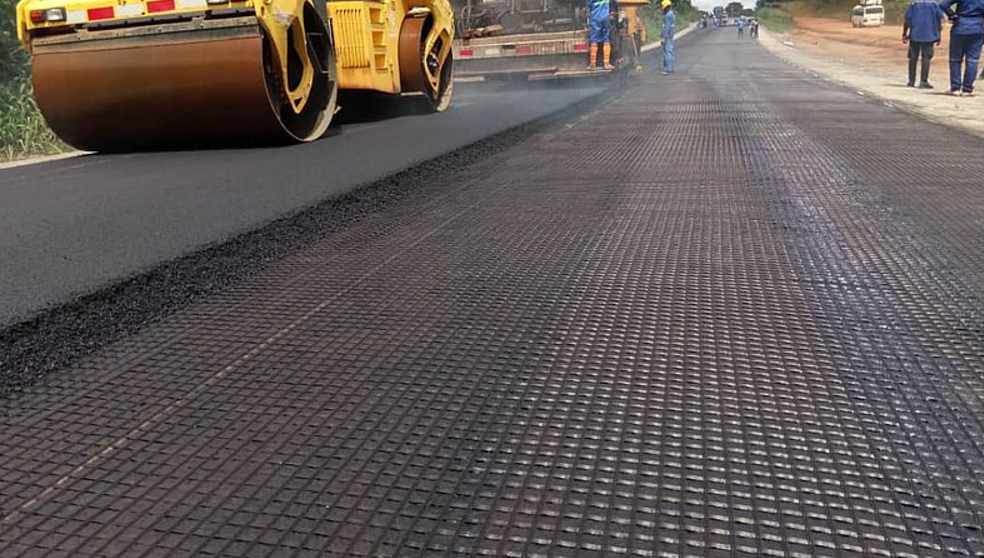

Gia cố cải tạo, nâng cấp mặt đường nhựa cũ bị rạn nứt

Khi các tuyến đường nâng cấp, mở rộng có lớp bê tông nhựa cũ đã xuống cấp, xuất hiện nhiều vết nứt mai rùa nhưng kết cấu móng dưới còn đủ khả năng chịu tải, việc cào bóc toàn bộ kết cấu móng cũ sẽ gây lãng phí ngân sách và kéo dài thời gian thi công.

Giải pháp trải trực tiếp lưới cốt sợi thủy tinh lên bề mặt cũ đã được xử lý phẳng và tưới dính bám trước khi thảm lớp asphalt mới cho phép tận dụng lại toàn bộ hệ móng hiện hữu. Lưới ngăn chặn hoàn toàn các vết nứt từ lớp mặt đường cũ lan truyền lên lớp thảm mới, giúp chủ đầu tư rút ngắn 40% tiến độ thi công và sớm đưa công trình vào khai thác.

Thảm mới tăng cường cho các tuyến cao tốc, quốc lộ và nút giao trọng điểm

Các tuyến cao tốc, quốc lộ và khu vực nút giao thường chịu lưu lượng phương tiện lớn, tải trọng lặp lại cao và nhiều tác động do phanh, tăng tốc hoặc chuyển hướng.

Tại những khu vực này, lưới cốt sợi thủy tinh có thể được bố trí trong hệ thống lớp bê tông nhựa theo thiết kế để:

• Tăng khả năng chịu lực kéo của lớp asphalt.
• Phân bố ứng suất tại các khu vực chịu tải trọng lớn.
• Hỗ trợ kiểm soát nứt và biến dạng cục bộ.
• Tăng độ ổn định của hệ thống lớp phủ.

Việc lựa chọn vị trí đặt lưới cần được xác định dựa trên thiết kế kết cấu và điều kiện thực tế của từng tuyến đường, thay vì áp dụng một cấu tạo cố định cho mọi dự án.

Gia cố chống nứt liên kết tại các vị trí mở rộng mặt đường và cầu dẫn

Các vị trí tiếp giáp giữa mặt đường cũ và phần mở rộng mới thường có nguy cơ xuất hiện nứt do sự khác biệt về kết cấu, độ cứng và chuyển vị giữa hai khu vực.

Tương tự, khu vực đường đầu cầu và bản quá độ cũng có thể phát sinh chuyển vị không đồng đều nếu nền đường và kết cấu tiếp giáp làm việc khác nhau.

Trong những trường hợp này, lưới cốt sợi thủy tinh có thể được bố trí dạng dải gia cường phủ qua khu vực tiếp giáp theo chiều rộng được xác định trong thiết kế.

Lưới giúp phân phối ứng suất qua vùng chuyển tiếp, hạn chế tập trung ứng suất tại đường tiếp giáp và hỗ trợ giảm nguy cơ hình thành nứt dọc hoặc nứt ngang.

Tiêu chuẩn lựa chọn và lưu ý thi công lưới cốt sợi thủy tinh

Tiêu chuẩn kỹ thuật

Việc lựa chọn lưới không nên chỉ dựa trên tên vật liệu hoặc cường độ kéo danh nghĩa. Đối với dự án giao thông, kỹ sư cần tra cứu kỹ các thông số trong Tiêu chuẩn thiết kế lưới địa kỹ thuật cốt sợi thủy tinh để đồng thời xem xét các chỉ tiêu cơ lý, cấu tạo sản phẩm và khả năng tương thích với hệ thống bê tông nhựa.

Một số thông số cần kiểm tra gồm:

• Cường độ chịu kéo: Lựa chọn theo yêu cầu thiết kế và mức độ gia cường của từng khu vực.
• Độ giãn dài: Độ giãn dài thấp là một đặc tính quan trọng của lưới sợi thủy tinh dùng để kiểm soát nứt.
• Mô đun và độ cứng: Phản ánh khả năng lưới tham gia chịu lực ở mức biến dạng nhỏ.
• Kích thước mắt lưới: Cần phù hợp với loại bê tông nhựa và yêu cầu liên kết giữa lưới với lớp phủ.
• Lớp phủ bảo vệ: Cần đảm bảo sợi được bảo vệ trong quá trình vận chuyển, trải và thi công bê tông nhựa.
• Khả năng tương thích với nhựa đường: Đặc biệt quan trọng đối với các sản phẩm được sử dụng làm lớp gia cường trong hệ thống asphalt.
• Chứng chỉ và kết quả thử nghiệm: Nên yêu cầu hồ sơ kỹ thuật, chứng nhận chất lượng và kết quả thử nghiệm theo tiêu chuẩn được chỉ định trong hồ sơ thiết kế.

ASTM D6637/D6637M là một trong những phương pháp được sử dụng để xác định đặc tính chịu kéo của geogrid, trong đó có lực kéo và độ giãn. Khi lập hồ sơ kỹ thuật, cần ghi rõ phiên bản tiêu chuẩn và phương pháp thử áp dụng để tránh nhầm lẫn trong quá trình nghiệm thu.

Yêu cầu xử lý bề mặt và quy trình trải lưới, dính bám trước khi thảm nhựa

Chất lượng lớp gia cường phụ thuộc rất lớn vào công tác chuẩn bị bề mặt và liên kết giữa lưới với lớp asphalt. Quy trình cụ thể cần tuân thủ thiết kế và hướng dẫn của nhà sản xuất, nhưng có thể tham khảo các bước cơ bản sau:

Bước 1: Kiểm tra và xử lý bề mặt

Mặt đường cần được kiểm tra về độ phẳng, độ sạch, độ ẩm và các vị trí hư hỏng. Các ổ gà, vùng bong bật, vết nứt lớn hoặc khu vực mất ổn định cần được sửa chữa trước khi trải lưới.

Không nên sử dụng lưới để che phủ trực tiếp các khu vực nền đường đang mất khả năng chịu tải.

Bước 2: Vệ sinh bề mặt

Loại bỏ bụi, đất, dầu mỡ, vật liệu rời và các tạp chất có thể ảnh hưởng đến độ dính bám. Bề mặt cần đạt điều kiện phù hợp trước khi phun lớp dính bám.

Bước 3: Phun lớp dính bám

Sử dụng loại nhũ tương hoặc vật liệu dính bám phù hợp với hệ thống lưới và bê tông nhựa theo chỉ dẫn kỹ thuật. Định lượng tưới cần được xác định theo điều kiện bề mặt, loại vật liệu và hướng dẫn của nhà sản xuất, không nên áp dụng một giá trị cố định cho mọi công trình.

Bước 4: Trải và căng lưới

Lưới được trải phẳng trên bề mặt đã chuẩn bị, hạn chế nếp gấp, võng hoặc xô lệch. Các vị trí chồng mí và chi tiết xử lý tại mép, góc hoặc khu vực chuyển tiếp cần thực hiện theo hướng dẫn kỹ thuật của sản phẩm.

Bước 5: Kiểm tra độ bám và xử lý các vị trí chưa đạt

Trước khi thảm bê tông nhựa, cần kiểm tra toàn bộ bề mặt lưới. Các khu vực bị nhăn, bong, dịch chuyển hoặc không đảm bảo liên kết phải được xử lý lại.

Bước 6: Thảm bê tông nhựa

Tiến hành rải và lu lèn bê tông nhựa theo quy trình của dự án. Hạn chế các thao tác phanh gấp, quay đầu hoặc chuyển hướng đột ngột của phương tiện thi công trên khu vực lưới chưa được phủ asphalt để tránh làm xô lệch vật liệu.

Việc lựa chọn đúng giải pháp vật liệu ngay từ giai đoạn lập dự án và thiết kế kỹ thuật là chìa khóa giúp các chủ đầu tư bảo toàn ngân sách, nâng cao chất lượng công trình và tối ưu hóa hiệu quả tài chính dài hạn.
