Hướng dẫn lắp đặt ô ngăn hình mạng chi tiết nhất

Biến đổi khí hậu và sạt lở đất diễn biến ngày càng phức tạp, việc áp dụng công nghệ Geocell đã trở thành giải pháp cứu cánh cho nhiều dự án hạ tầng. Tuy nhiên, hiệu quả của hệ thống này phụ thuộc 30% vào chất lượng vật liệu và 70% vào kỹ thuật thi công. Bài viết này, Công ty TNHH Thương Mại – Dịch vụ AT&T sẽ gửi đến quý kỹ sư và nhà thầu bản hướng dẫn lắp đặt ô ngăn hình mạng chuyên sâu nhất, bám sát các tiêu chuẩn kỹ thuật hiện hành.

Việc thấu hiểu bản chất cơ lý của vật liệu sẽ giúp quá trình hướng dẫn lắp đặt ô ngăn hình mạng trở nên trực quan và chính xác hơn, tránh được các sai sót gây lãng phí tài chính.

Hiểu đúng về cấu tạo trước khi xem hướng dẫn lắp đặt ô ngăn hình mạng

Ô ngăn hình mạng (Geocell) là một mạng lưới ba chiều có cấu trúc dạng tổ ong. Các tấm nhựa HDPE (High-Density Polyethylene) được kết nối với nhau bằng các đường hàn nhiệt siêu âm cực kỳ chắc chắn. Khi kéo giãn ra, chúng tạo thành các ô trống để chứa vật liệu rời như đất, đá cát hoặc bê tông.

Thông số kỹ thuật cần kiểm tra trước thi công

Trước khi bắt đầu quy trình lắp đặt, bộ phận KCS (Kiểm soát chất lượng) cần kiểm tra các thông số sau:

• Chiều cao thành ô (H): Thường từ 50mm, 75mm, 100mm, 150mm đến 200mm. Chiều cao càng lớn, khả năng gia cường càng cao.
• Khoảng cách đường hàn (W): Thường từ 330mm đến 712mm. Khoảng cách nhỏ nghĩa là mật độ ô dày, phù hợp cho mái dốc cực đứng.
• Độ bền mối hàn: Phải chịu được lực bóc tách theo tiêu chuẩn thiết kế (thường > 1000N/m).
• Bề mặt thành ô: Có thể dạng nhám để tăng ma sát với đất hoặc đục lỗ để thoát nước ngang.

Vai trò của hiệu ứng “vòng vây” trong Geocell

Khi bạn đổ vật liệu vào ô, cấu trúc Geocell sẽ tạo ra áp lực chủ động chống lại sự di chuyển ngang của vật liệu. Điều này tạo nên một tấm đệm cứng, phân bổ tải trọng thẳng đứng sang diện tích rộng hơn, làm giảm áp lực lên nền đất yếu bên dưới.

Công tác chuẩn bị mặt bằng và vật tư phụ trợ

Một quy trình hướng dẫn lắp đặt ô ngăn hình mạng chuyên nghiệp không bao giờ bắt đầu trực tiếp bằng việc trải lưới. Công tác chuẩn bị chiếm đến 40% thời gian thi công.

Xử lý nền đường và mái dốc

Bề mặt phải được san gạt theo đúng cao độ thiết kế. Mọi gốc cây, đá hộc lớn hoặc vật sắc nhọn có khả năng đâm thủng màng Geocell hoặc vải địa kỹ thuật phải được dọn sạch.

• Độ ẩm: Nền đất cần có độ ẩm tối ưu để đầm nén sơ bộ đạt độ chặt K ≥ 0.9 (nếu là nền đường).
• Độ phẳng: Sai lệch độ phẳng bề mặt không nên vượt quá 2-3cm trên mỗi 2m chiều dài.

Hệ thống cọc neo – Xương sống của hệ thống

Hệ thống cọc neo giữ cho các tấm Geocell không bị trượt khi đổ vật liệu.

• Cọc thép chữ J: Thường dùng thép phi 8 hoặc phi 10, chiều dài từ 50cm đến 1.2m tùy địa chất.
• Cọc nhựa: Phù hợp cho các môi trường có tính ăn mòn cao hoặc gần biển.
• Dây chằng cường lực: Trong các trường hợp mái dốc cực đứng hoặc trên màng chống thấm HDPE (nơi không thể đóng cọc), phải sử dụng dây chằng xuyên qua các ô Geocell để neo giữ từ đỉnh dốc.

Hướng dẫn lắp đặt ô ngăn hình mạng chi tiết qua các bước thực địa

Dưới đây là quy trình thực tế mà Công ty TNHH Thương Mại – Dịch vụ AT&T đã triển khai tại nhiều dự án trọng điểm.

Bước 1 – Trải vải địa kỹ thuật hoặc màng chống thấm

Lớp lót bên dưới rất quan trọng.

• Nếu mục đích là thoát nước và gia cường: Dùng vải địa kỹ thuật không dệt.
• Nếu mục đích là ngăn nước tuyệt đối: Dùng màng chống thấm HDPE. Lưu ý: Độ chồng mí giữa các tấm vải địa tối thiểu là 30cm.

>> Xem thêm về màng chống thấm HDPE để kết hợp giải pháp chống thấm tổng thể cho công trình.

Bước 2 – Đào rãnh neo đỉnh dốc

Rãnh neo thường có kích thước 50cm x 50cm hoặc 60cm x 60cm nằm cách mép đỉnh mái dốc khoảng 1m. Việc đưa đầu tấm Geocell xuống rãnh neo giúp ngăn chặn hiện tượng dòng chảy tràn đi luồn xuống dưới tấm lưới, gây xói mòn ngầm.

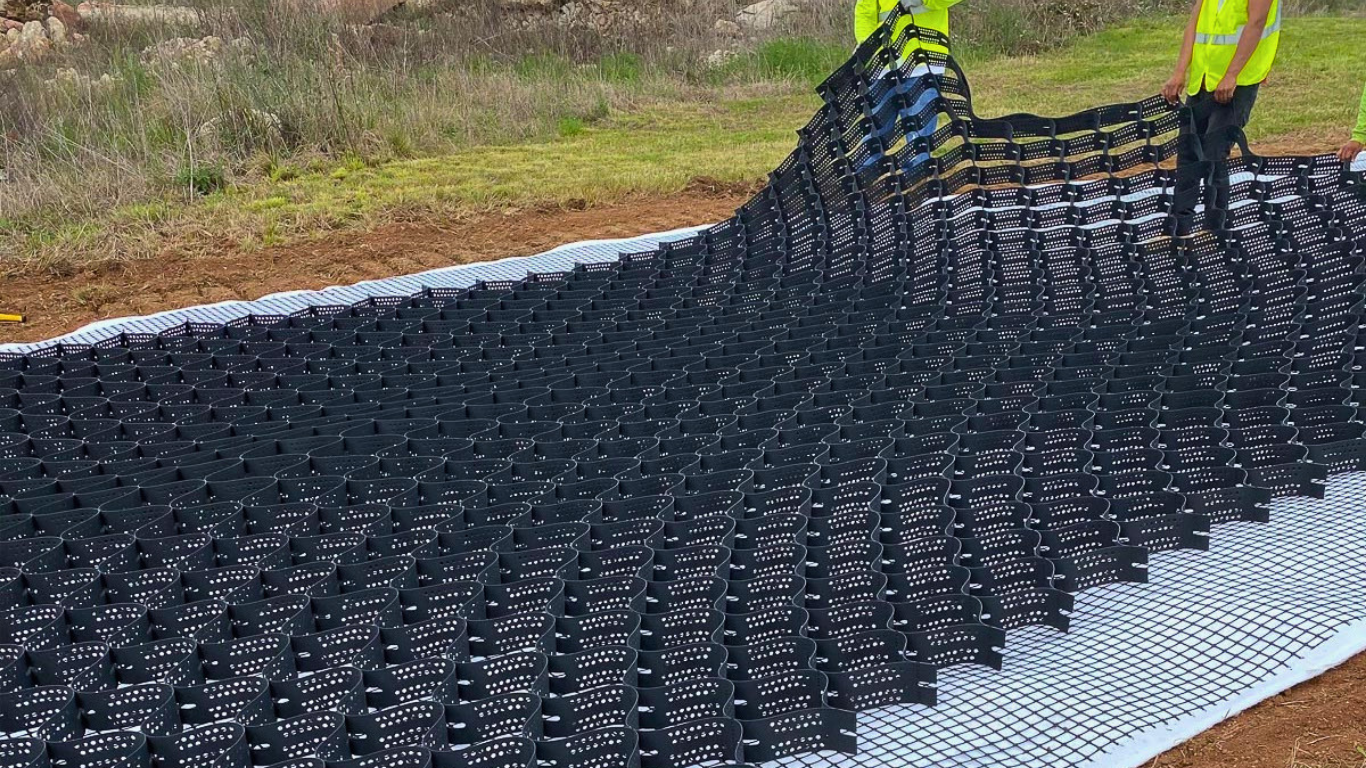

Bước 3 – Kéo dãn và định vị tấm Geocell

Đây là kỹ thuật khó nhất trong hướng dẫn lắp đặt ô ngăn hình mạng. Một tấm Geocell khi chưa kéo giãn trông như một tệp nhựa phẳng.

1. Đóng hàng cọc neo đầu tiên trong rãnh neo.
2. Móc tấm Geocell vào cọc.
3. Kéo dãn tấm lưới xuống phía dưới chân dốc theo đúng kích thước thiết kế (ví dụ: một tấm 2.5m x 6m).
4. Sử dụng “khung căng” hoặc cọc định vị tạm thời để giữ tấm lưới ở trạng thái căng đều, không bị co lại.

Bước 4 – Kết nối các tấm

Các tấm Geocell đơn lẻ cần được kết nối chặt chẽ để tạo thành một dải liên tục.

• Phương pháp ghim: Sử dụng máy ghim khí nén hoặc kìm bấm tay với ghim thép không gỉ. Khoảng cách ghim thông thường là mỗi 2cm dọc theo thành ô.
• Phương pháp buộc: Dây buộc nhựa chịu lực cao, luồn qua các lỗ đục sẵn trên thành ô.

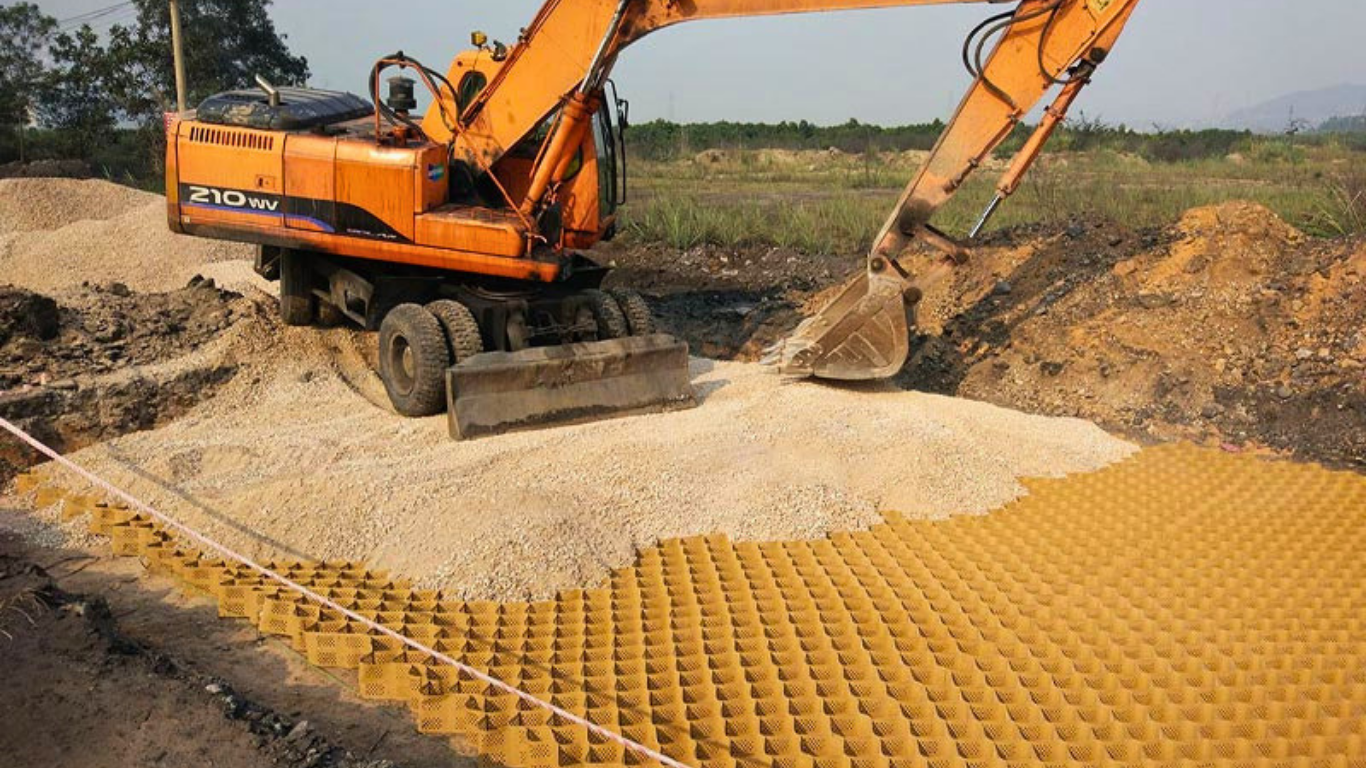

Bước 5 – Đổ vật liệu chèn lấp

Vật liệu chèn lấp có thể là: đất mùn (để trồng cỏ), đá dăm (để làm đường giao thông) hoặc bê tông (để bảo vệ kênh mương).

• Quy tắc 30cm: Đổ vật liệu cao hơn thành ô khoảng 2-5cm để dự phòng độ lún sau khi đầm nén.
• Hướng đổ: Luôn đổ từ trên đỉnh xuống chân dốc. Tuyệt đối không dùng máy xúc di chuyển trực tiếp lên các ô rỗng khi chưa có vật liệu chèn lấp bên trong.

>> Xem ngay: Ô ngăn hình mạng – Công nghệ gia cố nền bền vững

Tính toán kỹ thuật và định mức trong hướng dẫn lắp đặt ô ngăn hình mạng

Để dự thầu hoặc lập phương án thi công, bạn cần nắm rõ các định mức vật tư. Công ty TNHH Thương Mại – Dịch vụ AT&T xin chia sẻ bảng định mức tham khảo:

Hạng mục	Đơn vị	Định mức / 100m2	Ghi chú
Ô ngăn hình mạng	m2	105 – 110	Tính cả phần chồng mí và rãnh neo
Cọc neo thép	Cái	150 – 300	Tùy độ dốc mái (1:1 đến 1:2)
Vật liệu chèn lấp	m3	100 x H x 1.1	H là chiều cao ô, 1.1 là hệ số lún
Nhân công	Công	5 – 8	Tùy thuộc vào địa hình

Cách tính số lượng cọc neo theo độ dốc

Công thức đơn giản thường dùng:

• Mái dốc < 30 độ: 1 cọc mỗi 1.5m2.
• Mái dốc 30 độ – 45 độ: 1 cọc mỗi 1.0m2.
• Mái dốc > 45 độ: Cần có thiết kế dây chằng đặc biệt.

Các lỗi thường gặp và cách khắc phục khi thi công Geocell

Dưới đây là những kinh nghiệm mà đội ngũ AT&T đúc kết được sau hàng trăm công trình:

Lỗi ô lưới bị “phồng” sau khi đổ đất

• Nguyên nhân: Căng tấm lưới không đủ lực hoặc cọc neo quá thưa.
• Khắc phục: Phải căng lại tấm lưới bằng đòn bẩy hoặc khung căng chuyên dụng. Đảm bảo các ô ở giữa không bị chùng.

Lỗi vật liệu chèn lấp bị trôi khi mưa lớn (trước khi cỏ mọc)

• Nguyên nhân: Không sử dụng vải địa kỹ thuật hoặc bề mặt đất không được vỗ chặt.
• Khắc phục: Sử dụng lưới bao che (lưới lan) hoặc phủ một lớp rơm/xơ dừa lên bề mặt sau khi gieo hạt để giữ đất tạm thời.

>> Xem thêm giải pháp: Ống địa kỹ thuật Geotube: Giải pháp bền vững cho bảo vệ bờ biển.

Tại sao nên chọn vật liệu và tư vấn từ AT&T?

Công ty TNHH Thương Mại – Dịch vụ AT&T không chỉ là nhà cung cấp vật tư. Chúng tôi là giải pháp trọn gói cho công trình của bạn.

1. Chất lượng chuẩn quốc tế: Sản phẩm của chúng tôi đáp ứng các tiêu chuẩn ASTM (Mỹ) và TCVN (Việt Nam).
2. Đội ngũ kỹ thuật thực chiến: Chúng tôi không chỉ ngồi văn phòng, chúng tôi có mặt tại công trường để hướng dẫn trực tiếp công nhân của bạn.
3. Hệ thống kho vận toàn quốc: Đảm bảo tiến độ giao hàng, không làm gián đoạn việc thi công.
4. Giá thành tối ưu: Là đơn vị nhập khẩu trực tiếp, AT&T cam kết mức giá cạnh tranh nhất thị trường hiện nay cho dòng sản phẩm ô ngăn hình mạng.

Các câu hỏi thường gặp về kỹ thuật lắp đặt (FAQ)

Thời gian thi công 1000m2 Geocell mất bao lâu?

Với đội ngũ công nhân lành nghề (khoảng 6-8 người), việc trải lưới và cố định có thể hoàn thành trong 2-3 ngày. Thời gian đổ vật liệu phụ thuộc vào thiết bị cơ giới (máy xúc, vòi bơm bê tông…).

Geocell có thể lắp đặt trên nền đá cứng không?

Có, nhưng thay vì dùng cọc neo đóng, bạn phải dùng máy khoan để tạo lỗ neo hoặc sử dụng hệ thống dây chằng neo vào dầm đỉnh dốc.

Làm thế nào để trồng cỏ trên Geocell đạt hiệu quả cao nhất?

Sau khi đổ đất mùn vào ô, nên sử dụng phương pháp phun hạt cỏ trộn với chất bám dính. Điều này giúp cỏ mọc đều và bám rễ sâu vào lớp đất bên dưới tấm Geocell.

Có cần thiết phải đục lỗ trên thành ô Geocell?

Rất cần thiết nếu công trình ở khu vực có lượng mưa lớn. Các lỗ đục giúp nước thoát ngang giữa các ô, giảm áp lực thủy tĩnh bên trong hệ thống, ngăn ngừa hiện tượng “vỡ” mảng lớn.

Chi phí lắp đặt ô ngăn hình mạng có cao hơn xây tường chắn truyền thống?

Thông thường, Geocell giúp tiết kiệm 30-50% chi phí so với tường chắn bê tông cốt thép hoặc kè đá hộc, đồng thời thời gian thi công nhanh gấp 3 lần.

Lời kết

Hy vọng bản hướng dẫn lắp đặt ô ngăn hình mạng trên đã cung cấp cho bạn đầy đủ thông tin để triển khai dự án một cách tự tin nhất. Kỹ thuật đúng sẽ mang lại sự an tâm tuyệt đối cho chủ đầu tư và uy tín cho nhà thầu.
